一、系统概述

该系统利用传感器技术、自动控制技术、物联网技术将各项指标集成在系统框架内，通过前端智能感知设备采集零散工业废水产生单位的现场环境信息（工业总用水、废水收集池水量及液位、污水排放流量、关键位置及设备现场视频等），辅助监管部门实时掌握有关企业的生产及排污行为，做到精准、及时执法，实现对零散工业废水产生单位的全过程自动监控。

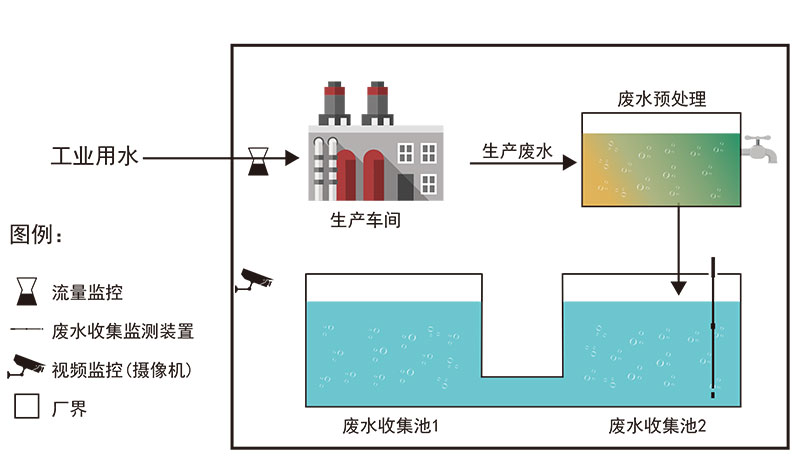

二、系统框架

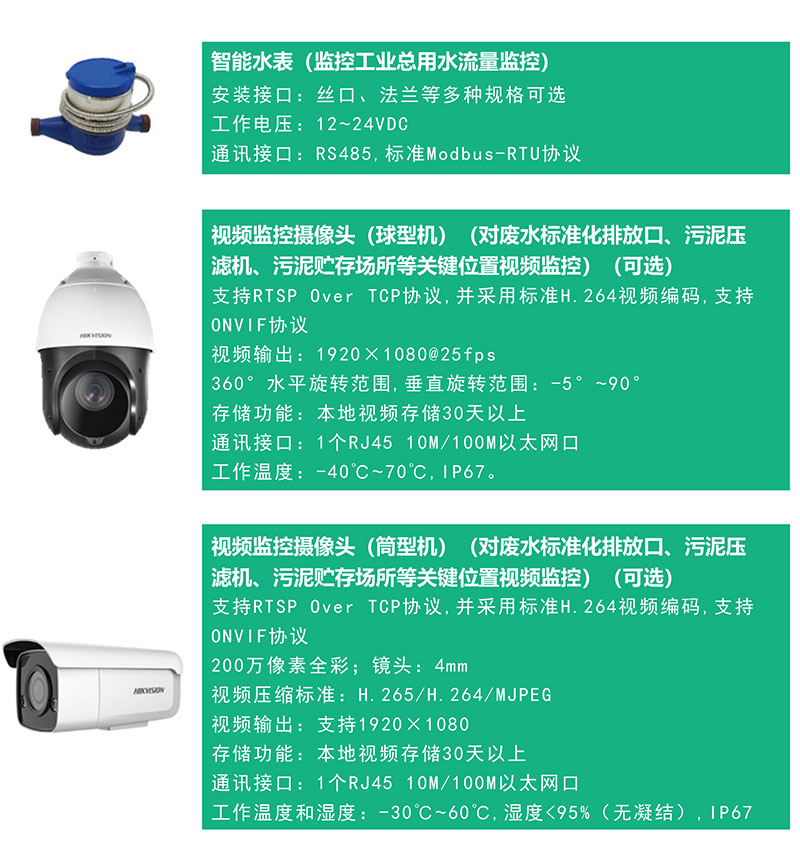

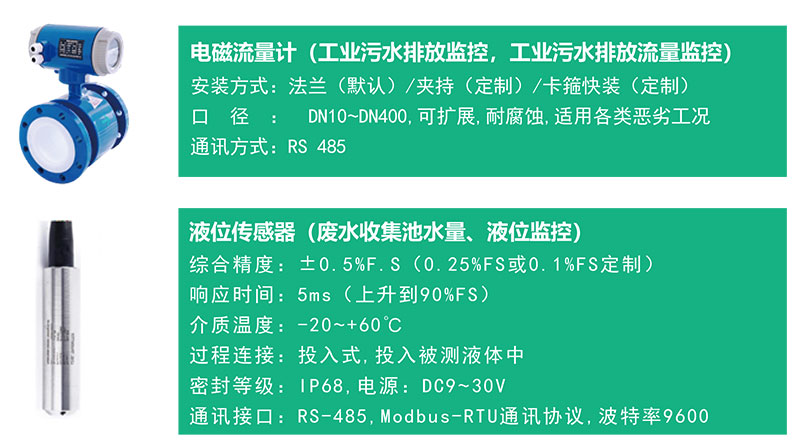

三、系统主要硬件

注：

1.系统硬件均符合《东莞市污染源在线监控建设技术指南(2020)》有关要求,图片作展示用,以实物为准。

2.原则上必须使用电磁流量计与涡轮流量计,可针对管径达到200或以上的水管进行选择安装管道式或插入式电磁流量计,根据用户实际需求选配对应流量计。
