一、系统概述

 该系统利用传感器技术、自动控制技术、物联网技术将各项指标集成在系统框架内，通过前端智能感知设备采集金属表面处理行业涉水企业的现场环境信息（水量、用电、废水收集池水量及液位、管网水质、关键位置及设备现场视频等），辅助监管部门实时掌握有关企业的生产及排污行为，做到精准、及时执法，实现对金属表面处理行业涉水企业生产、排污行为的全过程自动监控。

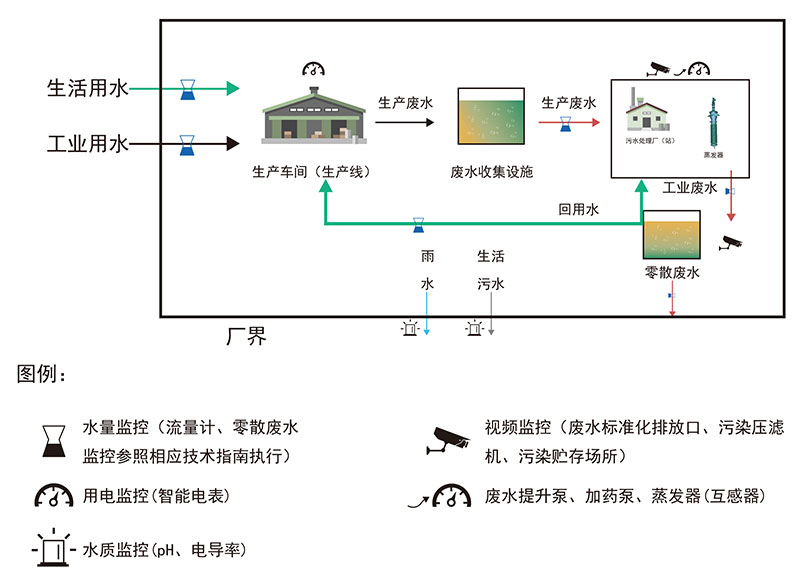

二、系统框架

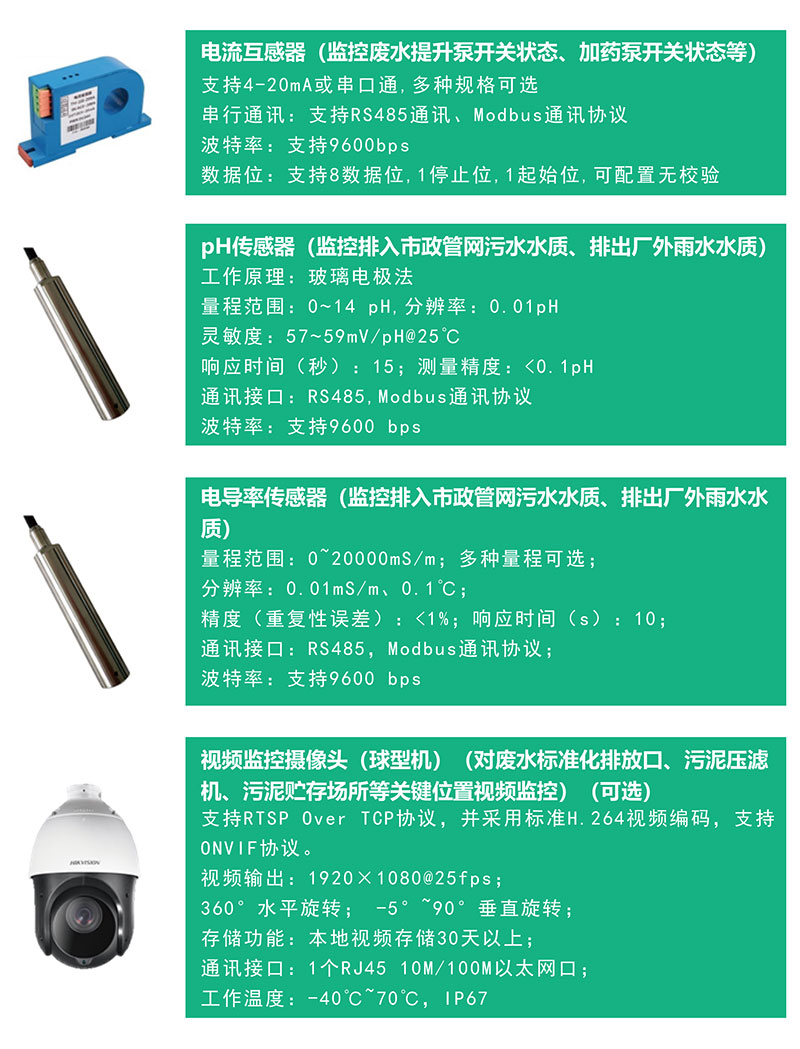

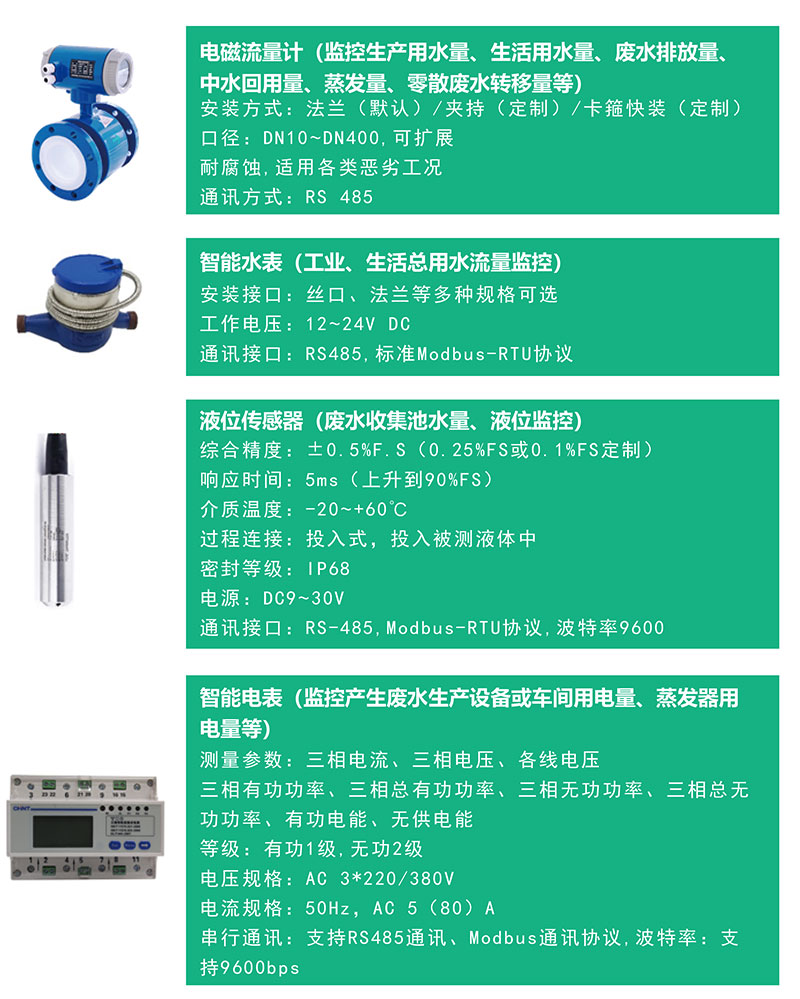

三、系统主要硬件

注

1.系统硬件均符合《东莞市污染源在线监控建设技术指南(2020)》有关要求,图片作展示用,以实物为准。

2.原则上必须使用电磁流量计与涡轮流量计,可针对管径达到200或以上的水管进行选择安装管道式或插入式电磁流量计,根据用户实际需求选配对应流量计。
